Conduit de ventilation pré-isolé semi-rigide - Zehnder ComfoTube Therm - DN 90 mm - 20 m

Une gaine VMC pré-isolée pour la distribution d’air

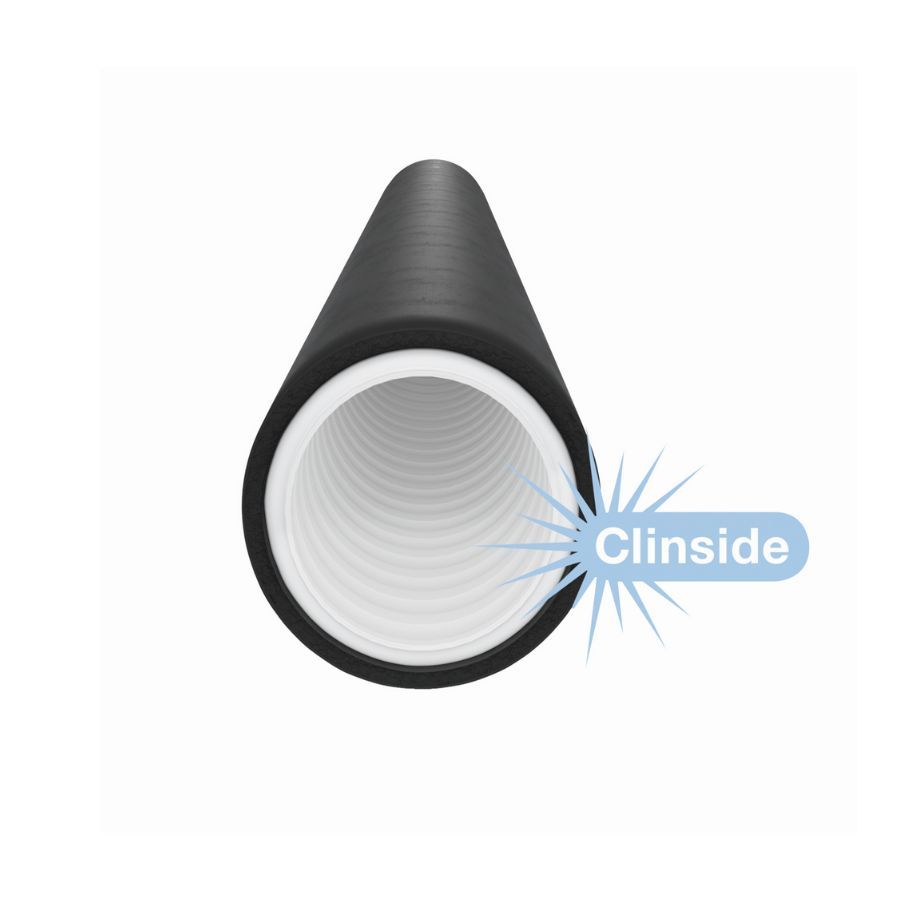

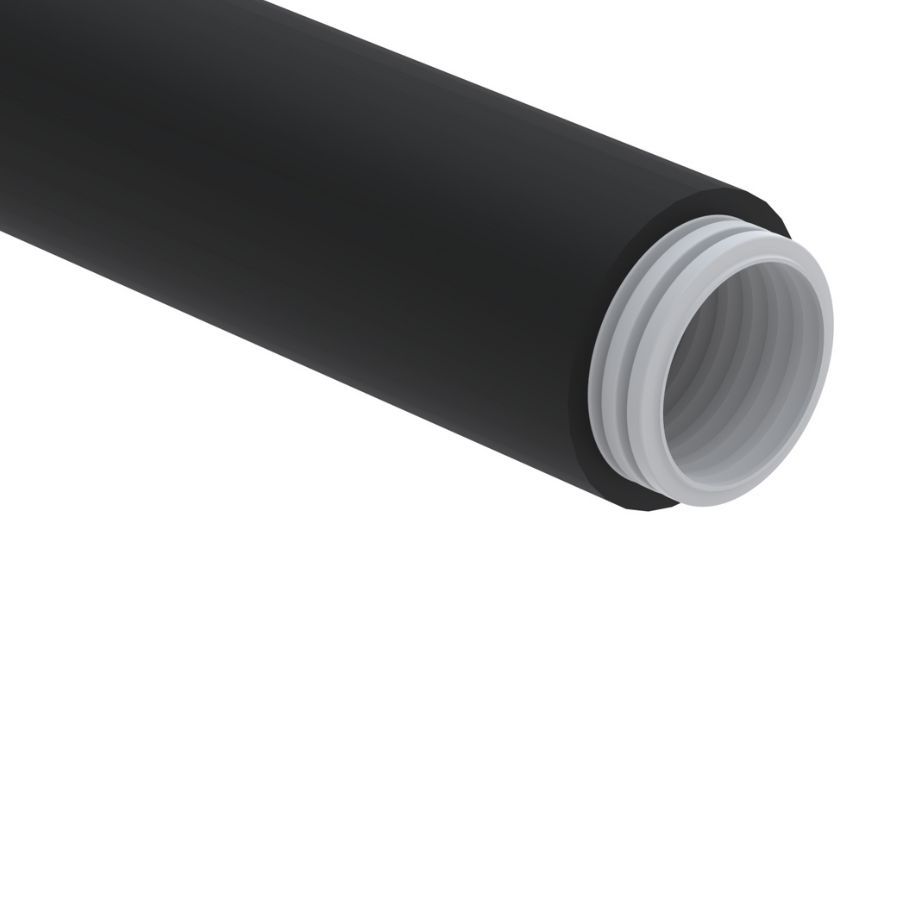

La Zehnder ComfoTube Therm 90 est une gaine de ventilation semi-rigide pré-isolée destinée à la réalisation de réseaux de distribution d’air. Elle associe un conduit en PEHD à une isolation extérieure de 9 mm en caoutchouc cellulaire. Cette conception permet de disposer d’une gaine déjà isolée, prête à être mise en œuvre, sans devoir réaliser séparément l’isolation du conduit.

La référence 990328030 est proposée en couronne de 20 m, avec un diamètre nominal de 90 mm.

Pourquoi utiliser une gaine de ventilation pré-isolée ?

L’isolation d’un réseau de distribution d’air prend tout son intérêt lorsque la température de l’air transporté diffère de celle de l’environnement traversé. Le ComfoTube Therm est notamment prévu pour les installations assurant du chauffage en hiver ou du rafraîchissement sur l’air en été. Son isolation permet de répondre à deux problématiques du réseau : réduire les déperditions thermiques au niveau des gaines et éviter la condensation.

Zehnder recommande particulièrement cette solution entre la batterie et les bouches de soufflage, sur des distances de gaines limitées. Le fabricant indique une utilisation particulièrement adaptée aux longueurs inférieures à 10 m.

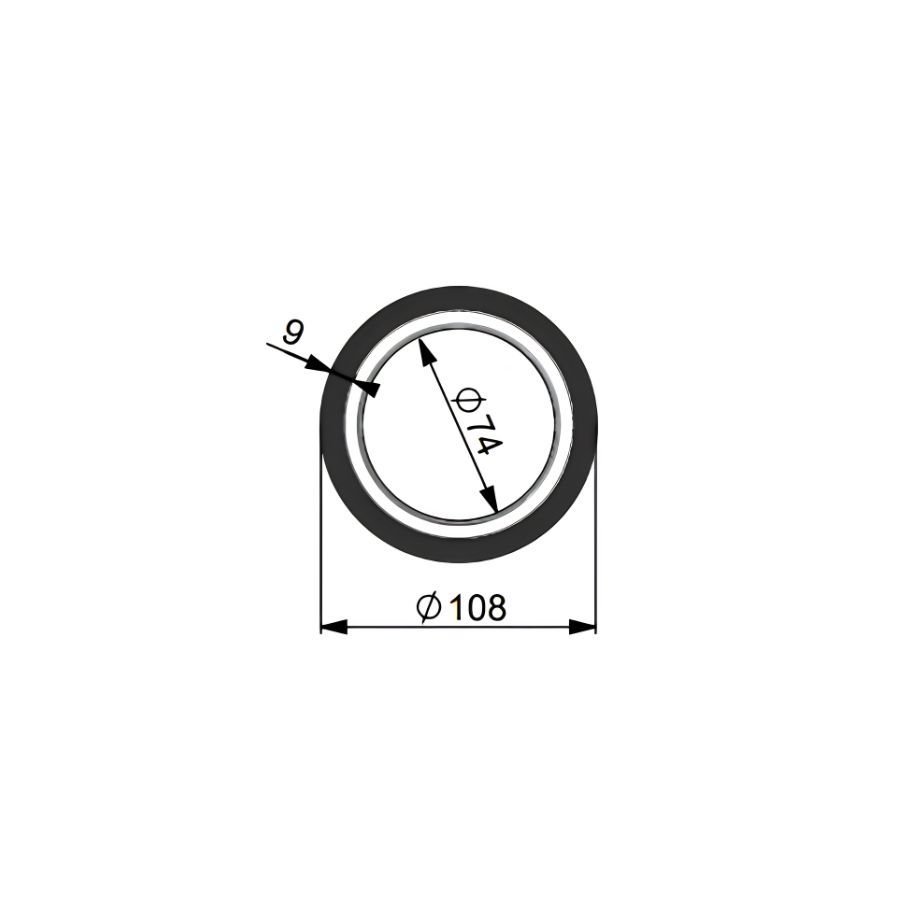

Une isolation de 9 mm directement intégrée à la gaine

Le ComfoTube Therm 90 dispose d'une couche isolante de 9 mm d'épaisseur, avec une conductivité thermique annoncée de : λ = 0,035 W/(m·K) à 20 °C. La résistance thermique Rd indiquée pour le produit est de 0,27 m²·K/W.

L’isolation est intégrée dès la fabrication de la gaine. Elle permet ainsi de gagner une étape lors de la réalisation du réseau par rapport à une gaine nécessitant une isolation rapportée sur chantier.

Une gaine semi-rigide qui reste flexible

L'ajout de l'isolation n'empêche pas la gaine de conserver sa souplesse. La couche isolante du ComfoTube Therm n'est pas collée au conduit. Cette conception permet de conserver le rayon de courbure de la gaine et facilite son cheminement lors de la réalisation du réseau. La gaine intérieure possède par ailleurs une paroi lisse, facilitant le nettoyage du réseau de ventilation.

Un réseau pré-isolé avec les raccords ComfoFit Therm

Pour conserver la continuité de l'isolation aux raccordements, le ComfoTube Therm peut être associé aux manchons Zehnder ComfoFit Therm. Ces éléments de connexion isolés permettent de réaliser les raccordements du réseau en limitant les ponts thermiques. Cette approche permet de constituer un réseau cohérent associant gaines et raccords pré-isolés.

Dans quels cas utiliser le ComfoTube Therm 90 ?

Cette gaine peut notamment être utilisée pour réaliser un réseau de distribution d'air lorsqu'il est nécessaire de maîtriser les échanges thermiques au niveau des conduits. Elle est particulièrement pertinente pour les réseaux transportant de l'air chauffé ou rafraîchi et pour les portions situées entre la batterie de traitement d'air et les bouches de soufflage. Pour dimensionner correctement le réseau, le diamètre des gaines, les longueurs et les pertes de charge doivent rester cohérents avec l'installation de ventilation et les débits recherchés.
