Zehnder - Ventilation

Boîtier de raccordement extraction cuisine - TVA DN 125 3xDN75 - Zehnder

Boîtier d’extraction pour cuisine Zehnder permettant de raccorder 3 conduits ComfoTube DN75 à une bouche de ventilation standard DN125.

  • Raccordement : 3 x DN75
  • Compatible avec les conduits Zehnder ComfoTube DN75
  • Sortie pour bouche d’extraction DN125
  • Destination : extraction d’air en cuisine
  • Dimensions : 357 x 199 x 107 mm
  • Conçu pour faciliter le raccordement du réseau de distribution d’air à la bouche
> En savoir plus
Description du produit

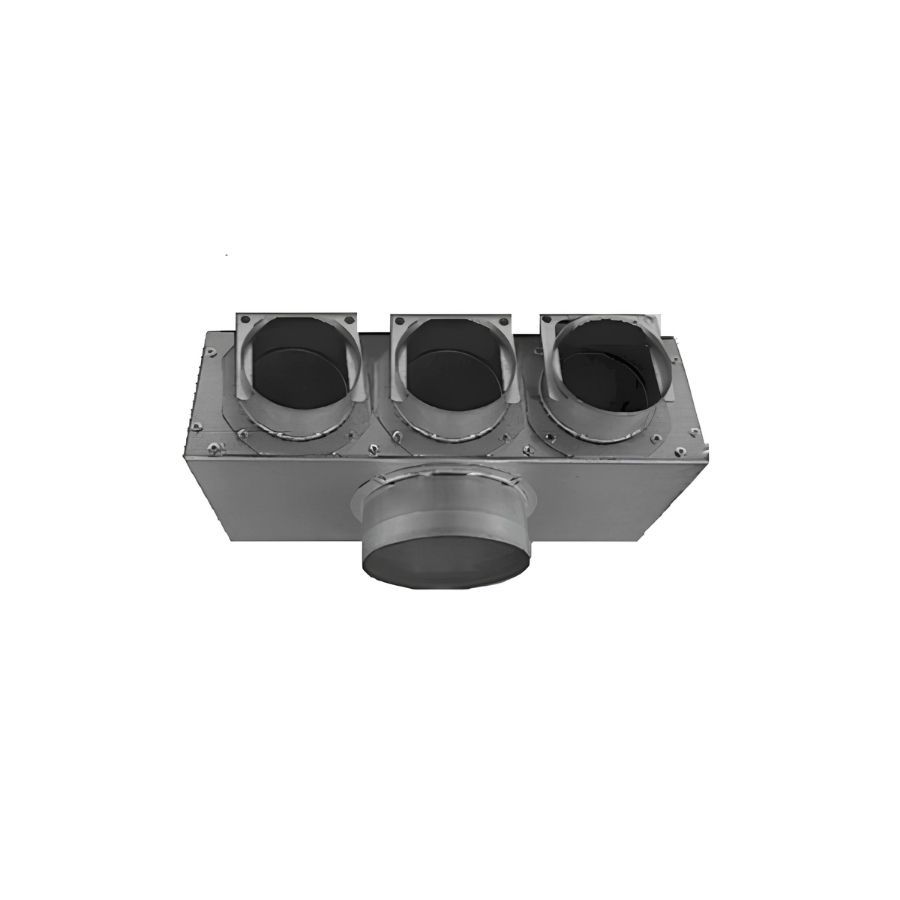

Un boîtier VMC cuisine pour réseau Zehnder ComfoTube

Le boîtier VMC cuisine Zehnder TVA 3xDN75 est destiné au raccordement d’une bouche circulaire d’extraction dans une cuisine équipée d’un réseau de ventilation Zehnder ComfoTube. Sa configuration permet de raccorder trois conduits ComfoTube DN75 sur un même boîtier, avec une sortie prévue pour recevoir une bouche standard DN125. Cette configuration est particulièrement adaptée au raccordement du réseau aéraulique dans une cuisine, où le système de ventilation doit assurer l’extraction de l’air intérieur.

Raccordement 3 x DN75 vers DN125

Le boîtier B3DN75-125 comporte trois raccordements destinés aux conduits semi-rigides Zehnder ComfoTube DN75. Côté pièce, le raccordement présente un diamètre de 125 mm, correspondant au diamètre standard de la bouche d’extraction prévue par le fabricant. Le boîtier constitue ainsi l'interface entre les différentes gaines DN75 du réseau de distribution d'air et la bouche d'extraction de la cuisine.

Pourquoi utiliser trois conduits DN75 ?

Cette configuration permet de faire converger trois conduits ComfoTube DN75 vers une seule bouche DN125. Elle répond à la conception du réseau de ventilation Zehnder prévue pour cette application cuisine. Le dimensionnement complet du réseau et les débits à prévoir doivent toutefois être déterminés en fonction de l'installation de ventilation concernée. Le débit maximal admissible de ce boîtier n'est pas précisé dans les sources consultées.

Un boîtier conçu pour le système Zehnder ComfoTube

Le boîtier est équipé de manchons de raccordement destinés aux conduits Zehnder ComfoTube. Le fabricant met notamment en avant la simplicité du montage et la compatibilité avec une bouche standard DN125. Pour assurer le fonctionnement prévu du réseau, il convient de vérifier avant la pose le diamètre des conduits utilisés ainsi que la compatibilité des autres composants du système de ventilation.

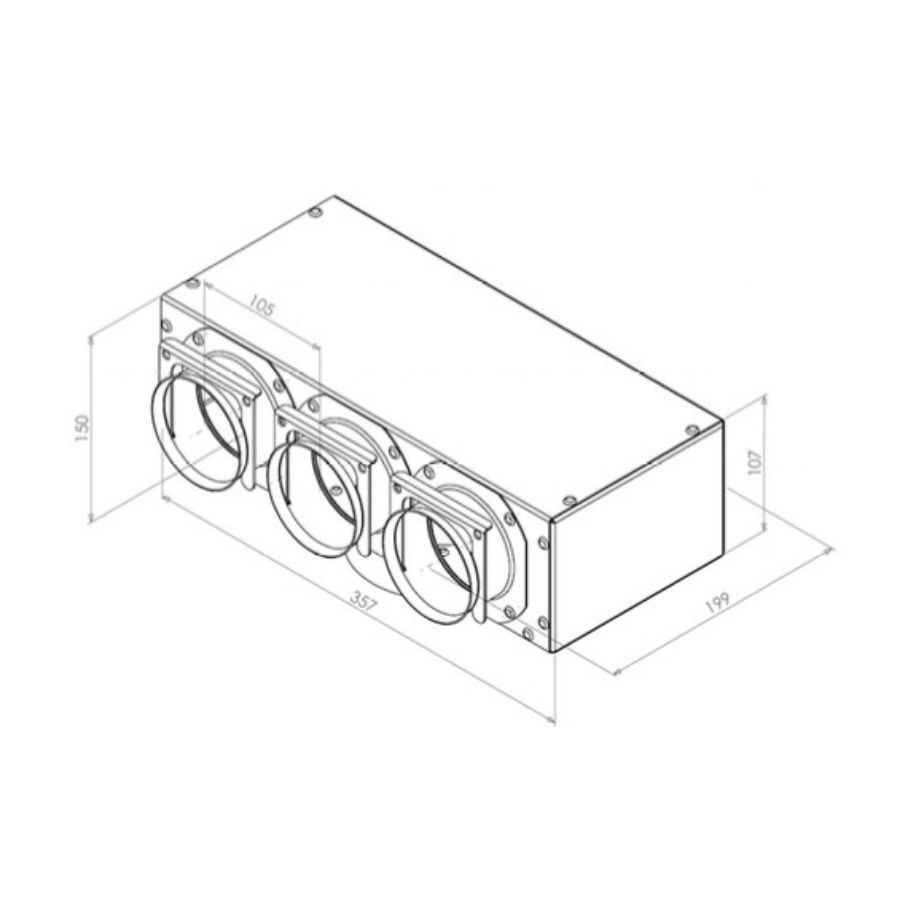

Dimensions du boîtier Zehnder B3DN75-125

Le boîtier cuisine 3 x 75 présente les dimensions suivantes :

  • longueur : 357 mm
  • largeur : 199 mm
  • hauteur : 107 mm
  • raccordement conduits : 3 x DN75
  • raccordement bouche : DN125

Ces dimensions sont à prendre en compte lors de la préparation de l'emplacement du boîtier et du passage des conduits de ventilation.

Où utiliser ce boîtier TVA Zehnder ?

Le boîtier TVA 3xDN75 est spécifiquement présenté par Zehnder comme un boîtier pour bouche circulaire d’extraction cuisine. Il s'intègre dans un réseau utilisant les conduits Zehnder ComfoTube DN75 et permet de préparer le raccordement terminal de la bouche d'extraction. Avant installation, vérifiez la configuration prévue sur le plan du réseau de ventilation et l'espace disponible pour intégrer le boîtier et ses trois conduits.

Quels types de conduits peuvent être raccordés à ce boîtier ?

Ce boîtier est conçu pour connecter trois conduits semi-rigides de type ComfoTube avec un diamètre de 75 mm à une bouche ou grille de ventilation de 125 mm.

Peut-on utiliser ce boîtier avec des bouches de ventilation d'autres marques ?

Il est principalement compatible avec les bouches ou grilles de ventilation de la même marque, bien qu'il puisse fonctionner avec d'autres modèles si les dimensions correspondent.

Dans quel type de système de ventilation ce boîtier est-il utilisé ?

Ce boîtier est utilisé dans les systèmes de ventilation mécanique contrôlée (VMC), notamment pour l'extraction d'air dans les cuisines.

Quelle est la dimension maximale des conduits principaux compatibles ?

Le boîtier permet de raccorder une bouche ou grille de ventilation avec un diamètre maximal de 125 mm.

Est-ce que ce boîtier nécessite un entretien particulier ?

Aucun entretien spécifique n'est requis, mais il est recommandé de vérifier régulièrement l'étanchéité des raccordements pour assurer une performance optimale du système de ventilation.

Peut-on installer ce boîtier dans d'autres pièces que la cuisine ?

Bien qu'il soit spécialement conçu pour l'extraction dans les cuisines, il peut techniquement être utilisé dans d'autres pièces si les besoins en ventilation correspondent aux spécifications du produit.

Produits Associés
Caractéristiques techniques
Longueur (mm) :
357
Largeur (mm) :
199
Epaisseur (mm) :
107
CaractéristiqueValeur
Marque Zehnder
Type de produit Boîtier pour bouche d’extraction cuisine
Référence fabricant B3DN75-125
Nombre de raccordements ComfoTube 3
Diamètre ComfoTube DN75
Diamètre raccordement bouche DN125
Longueur 357 mm
Largeur 199 mm
Hauteur 107 mm
Destination Cuisine / extraction d’air
