Grille d'air extérieure combinée DN 160 en acier - 300 m³/h - Zehnder

Une grille extérieure combinée pour VMC double flux

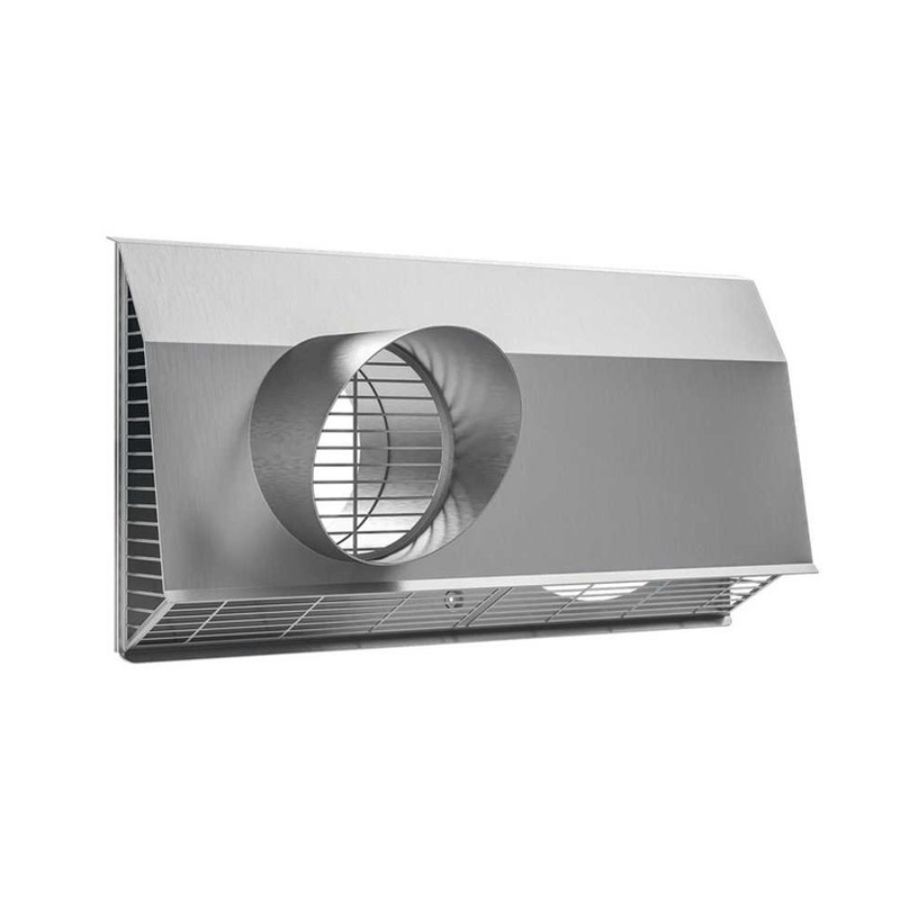

La grille extérieure VMC double flux Ø 160 mm Zehnder permet de regrouper sur une même sortie murale la prise d’air neuf et le rejet d’air vicié du système de ventilation. Conçue pour une installation en façade des bâtiments d’habitation, elle évite ainsi d'utiliser deux grilles extérieures distinctes pour assurer ces deux fonctions. Son boîtier en acier inoxydable est adapté aux traversées de mur et à une utilisation extérieure. La conception de la grille prévoit également une protection contre la pluie et une efficacité anti-recirculation testée.

Prise d’air neuf et rejet d’air vicié sur une même grille

Dans une installation de ventilation double flux, deux flux doivent communiquer avec l'extérieur : l'air neuf est prélevé dehors tandis que l'air vicié extrait du logement est rejeté. Cette grille combinée Zehnder assure ces deux fonctions au niveau d'un même élément installé en façade. Elle est prévue pour un diamètre de 160 mm et un débit allant jusqu'à 300 m³/h.

Modèle droit ou gauche : quelle grille choisir ?

La grille existe en deux versions. Le choix doit être effectué en fonction de la position souhaitée de la prise d'air neuf située en partie basse.

Modèle air neuf à droite

La référence 990430594 correspond à la version avec grille basse air neuf à droite.

Il s'agit donc du modèle à sélectionner lorsque, en regardant la grille depuis l'extérieur, la prise d'air neuf doit être positionnée du côté droit.

Modèle air neuf à gauche

La référence 990430595 correspond à la version avec grille basse air neuf à gauche.

Elle convient aux installations nécessitant la prise d'air neuf du côté gauche de la grille.

Attention lors de la commande : droite et gauche désignent donc précisément la position de la grille basse d'air neuf. Vérifiez la configuration de vos conduits et de votre traversée murale avant de choisir la variante.

Une sortie murale adaptée à une installation en façade

Cette grille extérieure Zehnder est destinée à une mise en œuvre en façade. Son boîtier en acier inoxydable est adapté aux traversées murales et son aspect permet une intégration discrète sur le bâtiment. Sa conception vise également à limiter les pertes de charge tout en assurant les fonctions nécessaires à une sortie extérieure de ventilation : circulation des deux flux, protection contre la pluie et limitation de la recirculation entre l'air rejeté et l'air neuf.

Pourquoi utiliser une grille combinée ?

Une grille combinée permet de gérer la prise d'air et le rejet au niveau d'un seul élément extérieur. Cette configuration peut notamment être intéressante lorsque l'on souhaite limiter le nombre d'éléments visibles en façade, sous réserve que la configuration du réseau de ventilation soit compatible avec cette solution. Le choix entre les versions droite et gauche permet ensuite d'adapter l'orientation de la prise d'air neuf à l'organisation des conduits derrière la façade.
